磁致伸縮位移傳感器工業以太網接口磁致伸縮位移傳感器EtherNet IP

EtherNet/IP是適合工業環境應用的協議體系。“EtherNet”表示采用以太網技術，也就是IEEE802.3標準，和民用以太網技術通用;“IP”即Industrial-Protocal，表示工業協議，以區別其它以太網協議。不同于其它工業以太網協議，EtherNet/IP協議采用的是已經被廣泛使用的開放協議作為其應用層協議(也就是CIP協議)。所以，可以認為EtherNet/IP就是CIP協議在以太網TCP/IP協議基礎上的具體實現。

　　EtherNet/IP是由ODVA(Open Devicenet Vendors Asso-cation)和Control Net International兩大工業組織推出的基于CIP協議的網絡。它是一種面向?qū)ο蟮膮f(xié)議。EtherNet/IP采用TCP/IP協議發送“顯性”報文——也就是說在每個信息包中不僅包含有具體應用程序數據，還包含有對這些數據的解釋，以及如何對這些數據進行處理的信息。同時，EtherNet/IP還采用了標準的用戶數據包協議/互聯網協議(即UDP/IP，它是TCP/IP協議的一部分)，實現了性能更高、能夠用于報文廣播的功能，滿足了工業自動化對數據實時性的要求，這一報文被稱作“隱性”報文。由于EtherNet/IP協議充分利用了TCP/IP和UDP/IP協議的優點，將其融合在同一網絡中，使得EtherNet/IP不僅能用于普通的信息處理，還能用于傳輸對時間有苛刻要求的控制信息。

　　EtherNet系統可以被配置成主從結構，也可以使用點對點通訊組成分布式控制結構。因此EtherNet/IP磁致伸縮位移傳感器在組網和應用上非常靈活，可以更大限度的利用網絡帶寬并保證設備的穩定運行。

　　MTS在2012年推出了帶EDS(Electronic Data Sheet傳感器電子數據表)的AOP(Add-On Profile附加配置文件)的R系列磁致伸縮位移傳感器。有了EDS AOP，R系列磁致伸縮位移傳感器可以很容易在符合羅克韋爾集成構架要求的EtherNet/IP網絡中完成添加設備，并完成靈活配置。

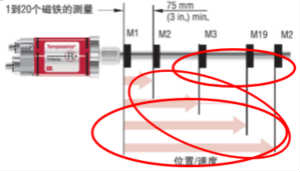

　　EtherNet/IP輸出的磁致伸縮位移傳感器，分別對應不同的安裝方式，分別是外置導軌安裝、內置液壓缸安裝、柔性位移傳感器安裝、分體式安裝，完全可以適應不同的安裝要求。同時EtherNet/IP磁致伸縮位移傳感器最大支持20個磁鐵的位置測量。

　　EtherNet/IP輸出的外置式RP磁致伸縮位移傳感器

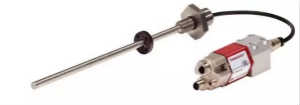

　　EtherNet/IP輸出的內置式RH磁致伸縮位移傳感器

　　EtherNet/IP輸出的分體式RD4磁致伸縮位移傳感器

　　EtherNet/IP輸出的柔性外管RF磁致伸縮位移傳感器

　　由于EtherNet/IP輸出的R系列磁致伸縮位移傳感器安裝靈活且組網便捷，而且可以同時測量多達20個磁鐵的位置，因此被廣泛應用于打磨機、鑄模機、切紙機等。
