帶磁致伸縮位移傳感器的欠壓量檢測方法

大型模鍛水壓機是機械制造工業中的一種重要機械設備，用于鍛造高強度鋁合金鍛件或帶孔的復雜鍛件。實現對模鍛件欠壓量精確檢測和有效控制對大型高強度鋁合金構件的加工精度顯得至關重要。本發明采用MTS位移傳感器在線檢測模鍛件欠壓量。通過大量實驗數據分析水壓機壓力對鍛件形變程度的影響，提高鍛件尺寸的加工精度和內部織構質量。本發明主要包括以下內容：

　　采用磁致伸縮位移傳感器實現模鍛件欠壓量的在線檢測。磁致伸縮位移傳感器精度高達±5um，可靠性好，利用兩個相交磁場產生一個應變脈沖，產生超聲波信號，通過檢測該信號傳播所需的時間，換算出活動磁環移動的距離。位移傳感器測頭安裝在模鍛水壓機限程套上，其活動磁環通過連接裝置安裝在活動橫梁上，并通過波導管與傳感器測頭相連。當模鍛件加壓時，活動橫梁向下移動，活動磁環與波導管形成的相交磁場產生的應變脈沖信號返回位移傳感器測頭，檢測出活動磁環移動的距離，計算出模鍛件的欠壓量。經過大量實驗數據分析，得到模具及其支承座所受壓力與應變量關系，建立壓力--應變量的非線性曲線，得到模鍛件欠壓量補償值，修正MTS位移傳感器的檢測量

　　通過上述在線檢測方法，解決了大型模鍛水壓機欠壓量無法在線檢測的難題，為優化大型模鍛水壓機模鍛件欠壓量自動控制系統奠定了基礎，對于減少模鍛件的欠壓量，提高模鍛件的質量，具有重要作用。

　　下面結合附圖對本發明作進一步的詳細說明。

　　圖1為采用MTS位移傳感器在線檢測欠壓量原理圖;

　　圖2為傳感器連接裝置結構主視圖;

　　圖3為傳感器連接裝置結構俯視圖;

　　圖4為模鍛件壓力一應變量曲線圖。

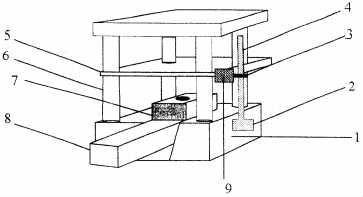

　　[實施方式]欠壓量的檢測原理圖如圖1所示，水平移動工作臺8將模具支承座7送入，位移傳感器測頭2固定于水壓機立柱的限程套1上，位移傳感器的活動磁環3通過連接裝置9與活動橫梁5相連，并通過波導管4與傳感器測頭2相連。當模鍛水壓機模鍛加工時，活動橫梁5沿水壓機立柱6向下運動，開始是空程，當上模具和下模具接觸時，進入工作行程，給活動橫梁5加壓，使模鍛件變形，獲得模具成型的鍛件，完成工作行程。此后活動橫梁5進入返程，沿水壓機立柱6向上運動，最后停止，可停靠在操作空間中任意位置。工作行程內活動磁環3跟隨活動橫梁5向下移動一定距離，活動磁環3與波導管4形成的相交磁場產生的應變脈沖信號返回磁致伸縮位移傳感器測頭2，檢測出活動磁環3在工作行程內移動的精確距離，將此距離與模鍛件加工設定的距離比較計算得到模鍛件的欠壓量。

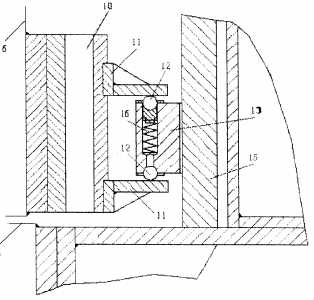

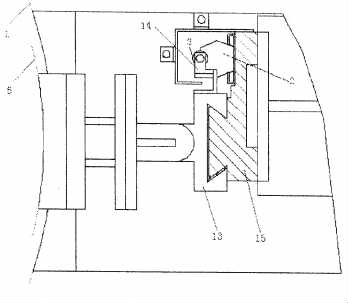

　　傳感器連接裝置如圖2、3所示，MTS磁致伸縮位移傳感器測頭2固定于水壓機立柱的限程套1上，活動磁環3通過連接裝置與活動橫梁5部分相連。連接裝置由壓板支座10、上下兩對稱壓板11、上下兩對稱鋼球12、滑塊13和連接件14構成，鋼球12與上下壓板11之間在水平方向上除摩擦力之外無其它力的傳遞，使得活動橫梁5水平方向的振動無法傳遞到滑塊13上，從而使傳感器免受活動橫梁5水平振動的影響，且避免活動橫梁5傾斜可能產生的對滑塊13和導軌15的損壞;導軌15及滑塊13使得固定在滑塊13上的傳感器磁環3在垂直方向上的運動平穩，保證傳感器磁環3在水平方向上無擺動;滑塊13中的彈簧16使鋼球12在磨損后仍保持上下壓板11、鋼球12和滑塊13 之間無間隙，保證運動傳遞的準確性。

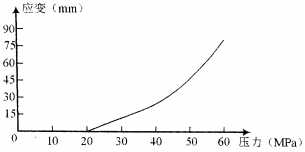

　　經過大量的實驗數據分析，得到模具及其支承座受壓力與應變量的典型關系曲線如圖4所示，呈近似非線性關系，當壓力<20 MPa時，幾乎沒有應變;當壓力超過20MPa時，模具及其支承座應變量與壓力近似線性關系，壓力為30Mpa時，應變量為13mm;壓力為40Mpa時，應變量為27mm;壓力為50Mpa時，應變量為45mm。最后獲得模具及其支承座應變量隨壓力變化的擬合公式如式(1)所示：

　　X=AoP+Bo (1)

　　式中，X為模具及其支承座應變量，P為模段水壓機在工作行程中所施加的壓力，Ao與Bo為通過標定擬合曲線所得的系數。

　　根據上述標定曲線和擬合公式，檢測水壓機工作行程中加壓的壓力值，計算出應變量來補償MTS位移傳感器的檢測值，得到模鍛件準確的欠壓量。
