帶磁致伸縮位移傳感器的過隧運梁車頂升同步控制系統

在高速鐵路的建設中，需要使用運梁車將箱梁從梁場運送到架設現場，而在運送的過程中，往往要通過許多隧道，一般的運梁車由于高度限制，使箱梁無法通過隧道。因此，設計出適合通過隧道的運梁車，在高鐵工程中很有必要。現在一種解決箱梁過隧的方法是采用液壓頂升系統，在未放箱梁前，先通過比例控制閥來將頂升油缸調至較低位置，再把箱梁放于頂升油缸上運送，當箱梁運至工地，實現運梁車與架橋機對接后，上升頂升油缸至一定高度，將移梁小車放于箱梁下適當位置，再下降頂升油缸，將箱梁放于移梁小車上，此后，便可進行移梁和架梁操作。但是運梁車馱運的箱梁在升降過程中，各個油缸很難保證不發生傾斜扭曲傾斜的現象，因此，在控制過程中，需要對升降進行合理的控制。

　　發明內容

　　針對上述現有技術存在的問題，本實用新型提供一種過隧運梁車的頂升同步控制系統，滿足油缸控制的穩定、準確和高效，克服了液壓系統的滯后性，從而保證箱梁在運送及升降過程中不發生扭曲傾斜的現象。

　　附圖說明

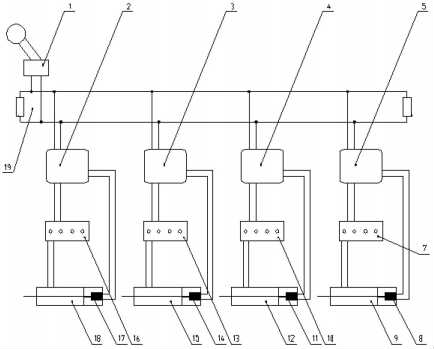

　　圖1為本實用新型原理框圖。

　　圖中:1、控制手柄，2、控制器，3、控制器，4、控制器，5、控制器，7、多路閥，8、磁致伸縮位移傳感器，9、頂升油缸，10、多路閥，11、磁致伸縮位移傳感器，12、頂升油缸，13、多路閥，14、磁致伸縮位移傳感器，15、頂升油缸，16、多路閥，17、磁致伸縮位移傳感器，18、頂升油缸，19、CAN總線。

　　具體實施方式

　　如圖1所示，本實用新型過隧運梁車的頂升同步控制系統，包括控制手柄1、控制器2、3、4、5、多路閥16、13、10、7和液壓頂升油缸18、15、12、9，還包括磁致伸縮位移傳感器17、14、11、8，控制手柄1將給定信息傳輸給四個控制器2、3、4、5，信息經四個控制器2、3、4、5處理之后，分別經四個多路閥16、13、10、7來控制四個液壓頂升油缸18、15、12、9，液壓頂升油缸18、15、12、9中分別安裝有磁致伸縮位移傳感器17、14、11、8，磁致伸縮位移傳感器17、14、11、8將液壓頂升油缸18、15、12、9的位置信息分別傳給各自的控制器2、3、4、5。

　　作為優選，控制手柄I通過CAN總線19與控制器2、3、4、5連接。采用CAN總線通訊結構與軟件設計，減少了電氣元器件的實用，簡化了電路，節約了成本。

　　工作原理:磁致伸縮位移傳感器17、14、11、8，實時監控每個油缸的升降高度，并作為閉環負反饋信號輸入到控制器2、3、4、5，經過A/D轉換后與給定值進行比較，采用PID算法得出控制信號，自動調整液壓頂升油缸18、15、12、9，升降速度，保證箱梁在升降過程中不發生傾斜。從接收反饋信號到輸出控制信號的整個閉環控制過程，均通過控制器2、3、4、5來實現。整個控制過程滿足其同步性、快速性、準確性和穩定性。

　　在工程領域，常常利用閉環控制來控制連續變化的模擬量，而無論是使用模擬控制器的模擬控制系統，還是使用計算機的數字控制系統，PID控制都得到了廣泛的應用。利用積分控制可以消除系統的靜差，微分控制可以改善系統的動態響應速度，比例、積分、微分控制三者有效地結合就可以滿足不同的控制要求。依據被控對象的具體情況，還可以靈活合理的采用各種PID的改進型控制。
