可控制位移量的磁致伸縮位移傳感器液壓油缸

現代工業生產中用到大量的液壓油缸作為動力推動裝置，油缸的行程人們在設計 時都有考慮，根據要求而選用不同規格的油缸，一般油缸的行程通常是從頭到尾完成一個推進動作，如中途有停頓要求，也只是依靠操作人員目測到位后控制油缸停止運動，顯然其控制精度是不高的，只能在控制要求不高的場合使用，而在諸如機器人、試驗臺、飛行模擬器、風能設備等領域，需要油缸具備平穩、迅速和精確的運動，對行程的控制精度要求很高， 僅僅依靠人為控制油缸的行程，既難以實現機器的自動化作業，也無法滿足精度控制要求。

　　實用新型內容

　　本實用新型要解決的技術問題是：克服現有技術中之不足，提供一種具備平穩、迅速運動并能精確控制位移量的液壓油缸，以滿足對油缸行程控制精度要求較高的機器設備使用的需求。

　　本實用新型的有益效果是：本實用新型通過非接觸式的位移傳感器來精確測定油缸的位移量，控制油缸的隨時停止和啟動，實現油缸平穩、迅速的運動，以滿足對油缸行程控制精度要求較高的機器設備使用的需求，適應在惡劣環境下應用和在高頻狀況下工作。

　　附圖說明

　　下面結合附圖和實施方式對本實用新型進一步說明。

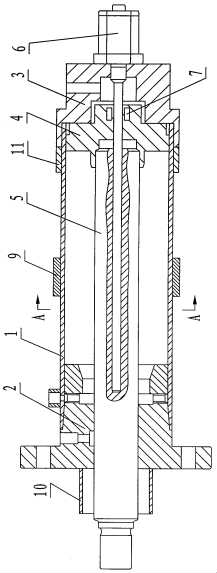

　　圖1是本實用新型的結構示意圖。

　　圖2是圖1中A-A剖視圖。

　　圖中1.缸筒;2.缸頭;3.缸底;4.活塞;5.活塞桿;6.磁致伸縮位移傳感器;7.磁環;8.耳軸;9.耳軸襯套;10.防塵罩;11.鎖緊螺母

　　具體實施方式。

　　現在結合附圖對本實用新型作進一步的說明。這些附圖均為簡化的示意圖僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

　　如圖1、圖2所示的一種可控制位移量的液壓油缸，包括缸筒1，缸筒1前端和后端分別螺紋連接有缸頭2和缸底3，活塞4位于缸筒1內并與缸筒1內壁液密封，活塞桿5與活塞4固定連接，活塞桿5 —端伸出缸頭2外，缸筒1后端還螺紋連接有用于鎖緊缸底3的鎖緊螺母11，為防止外界沙塵雜質附著在活塞桿5上而帶入油缸內部，所述的缸頭2前端面處設置有防塵罩10，防塵罩10周向罩蓋住伸出缸頭2的活塞桿5部分并與活塞桿5密封接觸，在缸底3的外端面上固定有磁致伸縮位移傳感器6，位移傳感器6的測試探針經過活塞4伸進活塞桿5的內孔內，本實用新型所用位移傳感器6為磁式傳感器，在活塞4內設有用于磁致伸縮位移傳感器6感應來測定活塞位移量的磁環7，通過磁致伸縮位移傳感器6對磁環7的感應效應，磁致伸縮位移傳感器6將所測的位移模擬或數字信號傳輸至控制系統，由控制系統控制油缸的隨時停止，磁致伸縮位移傳感器6也可選用電容式或電感式來測定油缸的位移量。

　　由于有的使用場合要求油缸成某一角度安裝，為方便油缸安裝時角度的調整，所述的缸筒1中部設有相對于缸筒1中心對稱的耳軸8，耳軸8通過耳軸襯套9與缸筒1外端面固定連接，安裝時，油缸可以耳軸8為旋轉中心，進行所需角度的調整，以滿足使用需要。

　　本實用新型采用非接觸式的磁致伸縮位移傳感器6來測試液壓油缸的位移量，可以保證使 用壽命長，在惡劣環境下應用和在高頻狀況下工作。

　　上述實施方式只為說明本實用新型的技術構思及特點，其目的在于讓熟悉此項技術的人士能夠了解本實用新型的內容并加以實施，并不能以此限制本實用新型的保護范圍，凡根據本實用新型精神實質所作的等效變化或修飾，都應涵蓋在本實用新型的保護范圍內。
