法蘭式磁致伸縮位移傳感器保護套管

液壓缸即液壓油缸，廣泛配套應用于挖泥機、挖掘機、裝載機、壓路機等土木工程機械。目前主導國內土木工程機械配套液壓零配件的企業為德國的博世力士樂、日本的KYB、川崎、不二越、東芝等企業。磁致伸縮液位傳感器是采用磁致伸縮原理制造的高精度、超長行程絕對位置測量傳感器。該產品由脈沖電路、波導線、回波信號單元、結構件和保護套管組成，具有精度高、穩定性可靠、壽命長、安裝方便、多種輸出方式可供選擇等特點，它不但可以測量運動物體的直線位移，而且可以給出運動物體的位移和速度模擬信號。由于采用非接觸冊測量方式，傳感器性能穩定，使用壽命長，多種輸出方式供選擇。因而被廣泛運用在石油化工、食品、水處理、環保、農藥、造紙、水庫、染料、油壓機械等行業設備中。

　　現有磁致伸縮位移傳感器保護套管以及全球第一家開拓磁致伸縮測量技術的公司磁致伸縮位移傳感器保護套管都是螺紋式連接，對于短測量行程磁致伸縮位移傳感器(2000-3000mm)的保護套管采用螺紋式連接不會有太大的問題，當測量行程超過3000mm達到6000mm，甚至超過6000mm時，保護套管采用螺紋式連接將會導致螺紋因偏載嚴重而咬死，造成保護套管以及與其連接的零部件報廢，同時給裝配保護帶來極大的不方便。同時現有的伸縮位移傳感器與液壓缸大多采用非接觸技術連接，導致兩者接觸不好，容易受溫度和壓力的影響，不能承受高溫、高壓和高振蕩的影響，使的液壓缸承受壓力非常小。

　　實用新型內容

　　本實用新型所解決的技術問題是克服現有技術中螺紋因偏載嚴重而咬死造成保護套管以及與其連接的零部件報廢，裝配保護不方便以及密封不嚴密的問題，提供了一種法蘭式磁致伸縮位移傳感器保護套管，能夠使液壓缸和磁致伸縮位移傳感器連接更加穩定，密封性更好，完全避免了上述問題的出現，解決了技術難題，提高工作效率，安裝更加方便，降低生產成本，具有良好的應用前景。

　　附圖說明

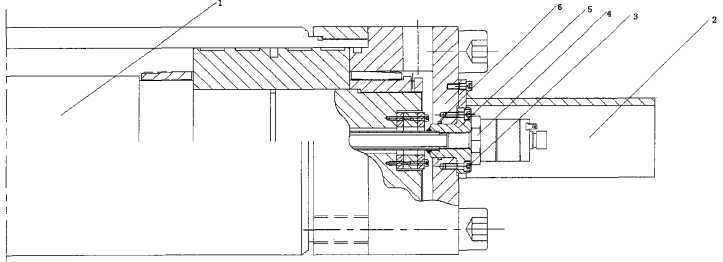

　　圖1是本實用新型的法蘭式磁致伸縮位移傳感器保護套管的結構示意圖。

　　具體實施方式

　　下面將結合說明書附圖，對本實用新型作進一步的說明。

　　如圖1所示，磁致伸縮位移傳感器的保護套管，包括液壓油缸(1)和磁致伸縮位移傳感器(2)組成，所述液壓油缸(1)采用法蘭式傳感器保護套管(5)將磁致伸縮位移傳感器(2)相互連接，螺釘(3)將所述法蘭式傳感器保護套管(5)固定于所述磁致伸縮位移傳感器(2)上，基于法蘭式連接可以使液壓缸和磁致伸縮位移傳感器連接更加穩定，安裝更加方便，不容易是保護套管與零部件報廢，提高了材料利用效果。

　　所述法蘭式傳感器保護套管(5)上設置密封0型圈6)，可以使液壓缸和磁致伸縮位移傳感器連接更加穩定。密封0型圈(6)數量為兩個，可以使液壓缸和磁致伸縮位移傳感器連接更加穩定。液壓油缸(1)與磁致伸縮位移傳感器(2)接頭處設置有密封圈(4)，使液壓缸和磁致伸縮位移傳感器連接更加穩定，密封性更好，能承受高溫、高壓和高振蕩的影響，使的液壓缸承受壓力非常大。

　　綜上所述，本實用新型的采用法蘭式磁致伸縮位移傳感器保護套管，能夠使液壓缸和磁致伸縮位移傳感器連接更加穩定，密封性更好，完全避免了上述問題的出現，解決了技術難題，提高工作效率，安裝更加方便，降低生產成本，具有良好的應用前景。

　　以上顯示和描述了本實用新型的基本原理、主要特征及優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定
