隧道襯砌臺車走行裝置控制系統

隧道襯砌臺車作為一種先進的大型機械設備，已經在礦山、地鐵、水利工程、巖土工程等大型建設的混泥土澆灌施工中得到廣泛的應用。作為隧道澆灌的主要模板設備，當一段隧道混凝土澆灌完成后，臺車?yán)^續往里走行，進行下一段隧道混凝土澆灌的施工。常用的隧道襯砌臺車走行控制采用兩臺交流電機經減速箱變速后直接驅動臺車走行，在控制箱面板上設置“前行”、“后退”、“停車”三個按鈕，按下臺車“前行”按鈕，正轉接觸器吸合，電機正轉，臺車往前走;按下臺車“后退”按鈕，反轉接觸器吸合，電機反轉，臺車后退;臺車在前行或后退過程中，按下臺車“停車”按鈕，臺車走行馬上停止。在具有一定坡度的隧道，外加制動器，制動器與走行電機同時得電同時斷電，并聯控制。采用電機直接驅動臺車走行，臺車停車時間短，機械沖擊比較的大;在坡度比較大的隧道，臺車爬坡能力不行，具有很大的施工局限性;兩臺驅動電機直接工頻啟動，很難做到電機啟動同步，走行的控制精度不高; 由于臺車運行工況特殊，點動頻繁，接觸器的頻繁吸合很容易引起觸點打火及電弧現象，頻繁打火觸點容易粘在一起帶來運行故障;沒有實時監控系統不方便對臺車的直觀操作。

　　實用新型內容

　　本實用新型提供一種爬坡能力強、控制精度高，行走平穩，調試與監控方便的隧道襯砌臺車走行裝置控制系統。

　　本實用新型提供的這種包括用于驅動臺車走行的動力機，還包括PLC及與該P(yáng)LC 連接的壓力傳感器、磁致伸縮位移傳感器、接近開關、控制面板，所述動力機均采用油缸，控制面板給 PLC操作信號，由PLC控制所述油缸的動作，在檢測到傳感器工作都正常的前提下，驅動所述油缸走行動作。

　　所述油缸采用八個，四個頂升油缸和四個頂推油缸，其中四個頂升油缸用于在臺車爬坡時調整臺車的高度和維持整個臺車的平衡;四個頂推油缸用于驅動臺車行走。

　　本實用新型用于驅動臺車走行的動力機由于都采用油缸，并通過PLC來控制整個油缸系統，使臺車具有很好的爬坡能力，并且在斜坡隧道施工時，能自動調整臺車的高度和維持臺車的平衡狀態;采用PLC控制，臺車走行控制精度大大的提高，而且通過人機界面能很好的了解到臺車的運行狀況;采用油缸驅動，大大降低了臺車在停車時的機械沖擊，保證施工的安全。

　　附圖說明

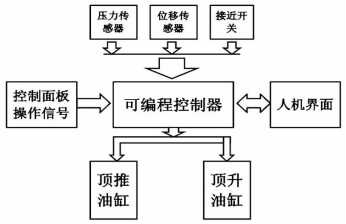

　　圖1本實用新型的系統控制框圖。

　　具體實施方式

　　下面結合附圖對本實用新型作詳細介紹：

　　如圖1所示，PLC為整個控制系統的核心部分，壓力傳感器用于檢測每個油缸的運行油壓;磁致伸縮位移傳感器用于檢測油缸位移運行量程;接近開關為油缸位移的限位開關。當由人機界面或操作面板給PLC走行指令后，PLC在檢測到各傳感器工作都正常的前提下，驅動油缸走行動作。PLC通過R232控制網絡，把油缸的運行狀態信息返回到人機界面，操作員通過人機界面實時了解臺車走行的工況。

　　本實用新型有四個頂升油缸和四個頂推油缸，四個頂升油缸，前面兩個后面兩個， 在頂升過程中，前后兩組油缸都保持完全同步運行，同步運行采用磁致伸縮位移傳感器實現。通過安裝在每個頂升油缸上的磁致伸縮位移傳感器把每個油缸的位移行程轉換成模擬信號，PLC采集到磁致伸縮位移傳感器的模擬信號后，通過程序轉換成工程值，對前兩個油缸的工程值進行比較，當偏差值大于10mm時候，位移大的油缸停止運行，位移小的繼續運行，當偏差值小于等于2mm時， 兩油缸同步運行。后兩個頂升油缸比較方法與前兩個比較方法完全相同。四個頂推油缸分前后兩組，每組油缸在走行過程中保持完全同步運行，油缸的同步采用磁致伸縮位移傳感器實現。 安裝在每一個油缸上的位移傳感器把每個油缸的位移值轉換成模擬量信號，PLC采集到磁致伸縮位移傳感器的模擬量信號后，通過程序轉換成工程值，比較前兩個油缸的工程值，當偏差大于10mm時候，位移大的油缸停止運行，位移小的油缸繼續運行，當位移偏差小于2mm時，兩油缸同步運行。后兩油缸同步控制與前兩油缸完全一樣。臺車自動行走之前先在PLC程序中強制給一個預頂壓力，防止油缸壓力不足造成行走機構脫勾事故，保證行走機構與軌道穩定接觸，當壓力大于或等于預定壓力后才能進行自動行走動作。預頂通過壓力傳感器來實現，每一個頂推缸所帶的壓力傳感器對其運行的壓力進行檢測，PLC采集到壓力傳感器的反饋信號通過程序轉換成工程值，程序內部把工程值與設定預頂值比較，大于預頂值才能進行自動走行動作。頂推油缸推出“大于最大值”至收縮“小于最小值”為一個行程步，一個行程步完成后臺車走行自動停止，再次按“行走啟動”臺車走行重新開始，在臺車走行過程中任意位置按“走行停止”，臺車走行馬上停止。
