一種磁致伸縮位移傳感器智能標定系統

基于磁致伸縮原理而設計新型位移傳感器具有精度高、有效傳遞距離遠、非接觸式、可靠性高且適應于惡劣環境等優點，因而被廣泛地應用到各種領域。由于磁致伸縮位移傳感器精度要求高，采用通用測長量具測量磁致伸縮位移傳感器位移量進行傳感器標定，很難達到精度要求，同時精度的可靠性和數據質量難以得到保障。

　　實用新型內容

　　本實用新型的目的是克服現有技術的不足，提供一種高精度且測量方便穩定的磁致伸縮位移傳感器標定系統。

　　一種磁致伸縮位移傳感器智能標定系統，包括主支架、光柵尺、步進電機、傳感器安裝平臺、移動平臺、絲桿、精密導軌，待標定的磁致伸縮位移傳感器安裝在所述傳感器安裝平臺上，所述主支架頂端與傳感器安裝平臺相連，光柵尺、絲桿和精密導軌三者相互平行安裝在所述主支架上，步進電機直接連接絲桿，移動平臺固定在精密導軌上并與絲桿相連接，用于標定的磁環固定在移動平臺上，步進電機轉動帶動絲桿轉動，從而移動平臺沿著精密導軌做直線運動，移動平臺的位移量顯示在光柵尺的讀數表上。

　　其中，另有電源模塊給磁致伸縮位移傳感器供電，數字式萬用表查看磁致伸縮位移傳感器輸出信號。

　　所述的傳感器安裝平臺上同時安裝兩個磁致伸縮位移傳感器，同時標定兩個磁致伸縮位移傳感器。

　　計算機標定軟件用于位移傳感器量程標定、精度自動計算及記錄數據。

　　所述的移動平臺的最大位移量為2000mm。所述的標定系統的精度誤差在±10μπι之內。

　　本實用新型具有的優點和效果是:本實用新型采用了光柵尺作為基準，對磁致伸縮位移傳感器進行標定，標定系統的精度誤差可在± 10 μ m之內，較好地解決了磁致伸縮位移傳感器標定過程中標準位移量的高精度測量及精度重復性問題。本實用新型的機械結構部分采用步進電機、絲桿及精密導軌相結合，并通過計算機標定軟件控制，完全實現了直線運動，且計算機標定軟件可實現精度自動計算及數據記錄，使磁致伸縮位移傳感器在標定時操作簡單、方便、標定速度快。本實用新型滿足了測量范圍為O?2000mm之內的磁致伸縮位移傳感器，并可以同時標定兩個磁致伸縮位移傳感器，提高了工作效率。

　　附圖說明

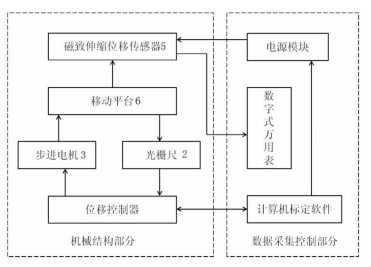

　　圖1是本實用新型的實施例中一種磁致伸縮位移傳感器智能標定系統的原理圖;

　　圖2是本實用新型的實施例中一種磁致伸縮位移傳感器智能標定系統的正面結構示意圖。

　　1:主支架， 2:光柵尺，3:步進電機，4:傳感器安裝平臺，5:磁致伸縮位移傳感器， 6:移動平臺，7:絲桿，8:精密導軌

　　具體實施方式

　　下面給出本實用新型的較佳的實施例，這些實施例并非限制本實用新型的內容。

　　實施例

　　請見圖2所示，一種磁致伸縮位移傳感器智能標定系統，包括主支架1、光柵尺2、步進電機3、傳感器安裝平臺4、移動平臺6、絲桿7、精密導軌8，待標定的磁致伸縮位移傳感器5安裝在所述傳感器安裝平臺4上，所述主支架I頂端與傳感器安裝平臺4相連，光柵尺2、絲桿7和精密導軌8三者相互平行安裝在所述主支架I上，步進電機3直接連接絲桿7，移動平臺6固定在精密導軌8上并與絲桿7相連接，用于標定的磁環固定在移動平臺6上，步進電機3轉動帶動絲桿7轉動，從而移動平臺6沿著精密導軌8做直線運動，移動平臺6的位移量顯示在光柵尺2的讀數表上。另有電源模塊(圖中未畫)給磁致伸縮位移傳感器5供電，數字式萬用表(圖中未畫)查看磁致伸縮位移傳感器5輸出信號。所述的傳感器安裝平臺4上同時安裝兩個磁致伸縮位移傳感器，同時標定兩個磁致伸縮位移傳感器。計算機標定軟件用于位移傳感器量程標定、精度自動計算及記錄數據。所述的移動平臺6的最大位移量為2000mm。所述的標定系統的精度誤差在±10μπι之內。

　　所述標定系統由機械結構部分和數據采集控制兩部分組成，如圖1所示，將主支架1、精密導軌8、絲桿7、步進電機3、光柵尺2水平安裝，實現了移動平臺6的直線移動。在標定系統運動過程中由驅動器的編碼器反饋步進電機3的運動位置實現快速定位，并采用高精度光柵尺2作為位移測量標準得到系統精確的位移量值，解決了磁致伸縮位移傳感器標定精度問題。

　　在標定時，被標定的磁致伸縮位移傳感器5安裝在傳感器安裝平臺4上，用于標定的磁環固定在移動平臺6上，磁致伸縮位移傳感器5的信號線直接連接到數據采集控制器部分的電源模塊和數字式萬用表的輸入端，啟動標定系統后首先找到被標定磁致伸縮位移傳感器的零點位置，然后設定系統標定參數，標定系統自動完成磁致伸縮位移傳感器的標定。

　　標定系統的技術指標:

　　測量范圍:0?2000mm

　　系統誤差:±10 μ m之內

　　線性度:±5 μ m之內?

　　標定位移傳感器數量:2只。
