防轉式外置位移傳感器的伺服油缸

本專利描述了一種外置式位移傳感器伺服油缸的技術方案，包括有缸筒、前端蓋、后端蓋、活塞桿、活塞、外置式位移傳感器、安裝底座、電液比例轉換元件，其中缸筒、前端蓋、后端蓋組成具有中空腔體的缸體，缸體的中空腔體內裝設有活塞桿及活塞，活塞桿通過連接件連接外置式位移傳感器。由于活塞桿未加旋轉約束在缸體內可以自由旋轉，而活塞桿的微小旋轉運動的累積可能通過連接件影響位移傳感器的精度，甚至可能引起伺服油缸失效。

　　實用新型內容

　　本實用新型的目的在于克服現有技術中的不足之處，而提供一種防止活塞桿旋轉以提高工作精度的防轉式外置位移傳感器的伺服油缸。

　　防轉式外置位移傳感器的伺服油缸，包括缸體、活塞桿、活塞、和位移傳感器組件，位移傳感器固設在缸體上，感應塊則與活塞桿連接，其組成要點在于，還包括一種防轉機構，該防轉機構包括導向桿和導向滑道，導向桿穿套在此導向滑道中，且導向桿一端與活塞桿固定連接，導向滑道的中軸線與缸體筒腔平行，導向滑道或者設置在缸體壁上或者設置在與缸體固接的分立滑道體上。

　　該防轉機構是一種與伺服油缸活塞運動方向平行的導向裝置，導向桿隨活塞的運動而在導向滑道中移動，這樣通過導向裝置的約束防止活塞桿轉動。

　　本實用新型的目的還可以通過以下途徑來實現。

　　還包括一種連接件，感應塊以及導向桿均通過此連接件與活塞桿連接。位移傳感器為磁致伸縮位移傳感器或光柵位移傳感器。感應塊安裝在感應塊支架上，感應塊支架與連接件固定連接。

　　綜上所述，本實用新型相比現有技術具有如下優點:可有效防止伺服油缸活塞在工作過程中發生旋轉，從而不致因活塞旋轉而影響位移傳感器的工作精度。

　　附圖說明

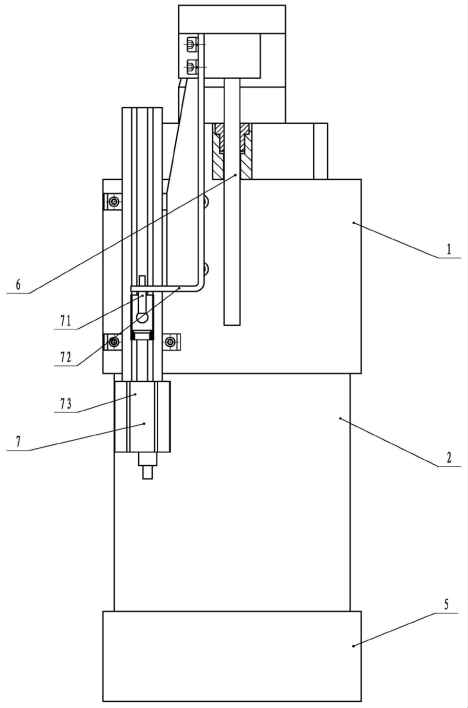

　　圖1是本實用新型最佳實施例所述防轉式外置位移傳感器的伺服油缸的主視剖視圖。

　　圖2是圖1的左視圖。

　　圖中:

　　1.前端蓋，2.缸體，3.活塞，4.活塞桿，5.后端蓋，6.防轉機構，7.位移傳感器組件，61.導向桿，62.分立滑道體，63.連接件，71.感應塊，72.感應塊支架，73.位移傳感器。

　　具體實施方式

　　最佳實施例

　　如圖1和圖2所示，防轉式外置位移傳感器的伺服油缸，包括前、后端蓋1、5，缸體2,活塞桿4,活塞3,位移傳感器組件7和一種防轉機構6,位移傳感器73固設在缸體2上，感應塊71通過感應塊支架72以及連接件63則與活塞桿4連接，該防轉機構包括導向桿61和導向滑道，導向桿61穿套在此導向滑道中，且導向桿61 —端通過連接件63與活塞桿4固定連接，導向滑道的中軸線與缸體筒腔平行，導向滑道設置在與缸體固接的分立滑道體62上。該防轉機構是一種與伺服油缸活塞運動方向平行的導向裝置，導向桿隨活塞的運動而在導向滑道中移動，這樣通過導向裝置的約束防止活塞桿轉動。位移傳感器為磁致伸縮位移傳感器或光柵位移傳感器。

　　本實用新型未述部分與現有技術相同。
