推移油缸位移傳感器拆卸工具

在我國煤炭行業中，為保證礦井下的工作安全，需采用液壓支架進行支護，尤其在綜采工作面區域內往往連續地布置多個液壓支架進行支護以防止出現冒頂?shù)任ｋU。

　　在煤炭開采過程中，工作面隨煤炭開采的連續進行而不斷推進。隨著工作面的不斷推進，為工作面進行支護的液壓支架也相應地推進。但是這些液壓支架屬于大型設備，需使用液壓推移油缸1(見圖1)才能對其推進和拉架。

　　目前，因為煤炭能源緊張的問題日益突出，所以需要對煤炭資源加緊開采以滿足生產生活中的能源需求。由于加強了煤炭產量的力度，所以液壓支架隨工作面推移的頻率也相應增加，從而對液壓支架起著拉架和推進作用的推移油缸1的使用頻率也增加。因為推移油缸1使用頻率過高，所以損壞率較高，從而導致推移油缸的修理工作也相應增加。

　　如圖1所示，推移油缸1包括圓筒狀的活塞缸筒10，在該活塞缸筒10內部容置有一活塞桿12，該活塞桿12靠近活塞缸筒10底部的一端固定套設有活塞14，該活塞14與活塞缸筒10內筒壁密封地接觸并且在活塞桿12的帶動下可沿活塞缸筒10內筒壁來回運動，而在活塞缸筒10的與底部相對的另外一端安裝有帶有中孔的導向套16，所述活塞桿12可在導向套16的中孔內相對于導向套16作往復運動。

　　在活塞桿12內設有一空腔120，該空腔120內安裝有磁致伸縮位移傳感器18，在所述空腔120的開口端設有螺紋孔并且被一螺紋堵頭122堵死，所述位移傳感器18即被螺紋堵頭122封堵在空腔120中。螺紋堵頭122外部設有一供拆裝使用的內六方孔(未示出)。

　　請參閱圖2，磁致伸縮位移傳感器18包括桿體180、內部元件(未示出)、與內部元件相連接的電纜線182。因為位移傳感器18自身的加工工藝需要，在桿體180靠近螺紋堵頭122的一端開設有一螺紋孔184，所述電纜線182即通過該螺紋孔184而伸出以連接外部電源。

　　推移油缸1中的磁致伸縮位移傳感器18損壞時，只能將推移油缸1全部解體后才能將位移傳感器18取出進行修理。這使得檢修工作十分復雜，延長了設備的維修周期，影響了設備利用率;有時甚至還會造成推移油缸1中密封的損壞，從而帶來不必要的經濟損失。

　　因此，有必要設計一種專用拆卸位移傳感器的工具，以彌補上述缺陷。

　　實用新型內容本實用新型的目的在于提供一種能夠方便快捷地拆卸推移油缸位移傳感器的拆卸工具。

　　為了實現上述目的，本實用新型是這樣設計的：一種推移油缸位移傳感器拆卸工具，其包括帶有內部空腔的管體，在管體的一端設有帶螺紋的拆卸螺紋柱。

　　通過使用本實用新型的推移油缸位移傳感器拆卸工具，可以方便快捷地將推移油缸位移傳感器從推移油缸中拆卸下來，從而減少位移傳感器的拆卸時間，進而縮短位移油缸的維修周期以提高設備的利用率。

　　附圖說明

　　下面，將結合附圖對本實用新型的具體實施方式進行進一步詳細的說明，其中：

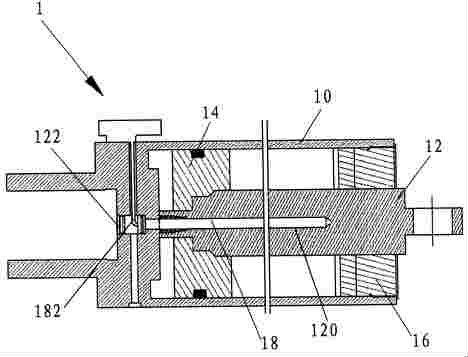

　　圖1是推移油缸的截面示意圖;

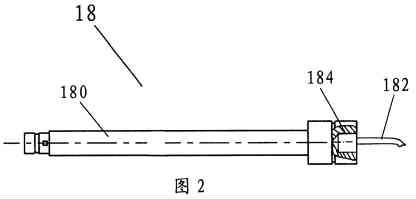

　　圖2是位移傳感器的截面圖;

　　圖3是本實用新型的第一實施例的推移油缸位移傳感器拆卸工具的截面圖;

　　圖4是本實用新型的第二實施例的推移油缸位移傳感器拆卸工具的截面圖。

　　具體實施方式

　　請參閱圖1至圖3，本實用新型的第一實施例中的推移油缸位移傳感器拆卸工具2大致為管狀結構，其包括管體20和設于管體20一端的拆卸螺紋柱202，該拆卸螺紋柱202與螺紋孔184相配合。在拆卸位移傳感器18時，所述管體20的內部空腔204用來收容電纜線182。

　　在應用本實用新型的推移油缸位移傳感器拆卸工具2時，首先將位移傳感器18的電纜線182與外部電源斷開;然后，用一內六方扳手拆下推移油缸1的螺紋堵頭122;隨后，將電纜線182塞入推移油缸位移傳感器拆卸工具2的內部空腔204內;接下來，將拆卸螺紋柱202旋入磁致伸縮位移傳感器18的螺紋孔184內直至二者連接穩固;最后，將推移油缸位移傳感器拆卸工具2連同位移傳感器18一起直接拔出，從而完成對位移傳感器18的拆卸工作。

　　請參閱圖1至圖4，本實用新型的第二實施例的推移油缸位移傳感器拆卸工具2′的相對于拆卸螺紋柱202的一端被加工成為一內六方扳手部206′，該內六方扳手部206′可以用于拆卸設有內六方孔的螺紋堵頭122，從而免去使用專門內六方扳手拆卸螺紋堵頭122，進而提高工作效率。另外，為便于拆卸，本實施例的推移油缸位移傳感器拆卸工具2′的管體20表面開設有多圈彼此相互平行的抓握凹槽208′，以增加使用者手部與管體20之間的摩擦力，從而便于使用者在拆卸過程中發力。
