帶磁致伸縮位移傳感器的機床調速裝置

機床在運轉過程中通常都需要調速，其通常通過齒輪在軸上移動，從而使齒輪與不同直徑的齒輪相嚙合來實現調速。目前的機床中的調速裝置，其大多通過機械結構來實現齒輪的移動，這種機構不但結構復雜、安裝維修麻煩，而且制造成本高、調速時的動作也不夠靈敏，特別是在數控機床中這些缺點尤為突出。

　　實用新型內容

　　本實用需解決的問題是：提供一種結構簡單、安裝維修簡單，并且制造成本低廉、動作靈敏的機床中的調速裝置。

　　附圖說明

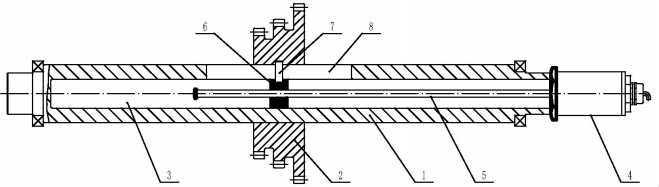

　　圖1是本實用新型機床中的調速裝置的結構示意圖;

　　圖中：1、軸，2、齒輪，3、空腔，4、磁致伸縮位移傳感器，5、波導管，6、磁環，7、聯接銷，8、滑槽。

　　具體實施方式

　　下面通過具體實施例對本實用新型機床中的調速裝置作進一步的詳細描述。

　　如圖1所示，機床中的調速裝置，包括設置在軸1上的齒輪2，所述軸1中設置有空腔3，軸1的一端設置有磁致伸縮位移傳感器4，磁致伸縮位移傳感器4的波導管5伸入空腔3內部，波導管5上設置有磁環6，磁環6通過至少一個聯接銷7與齒輪2相連接，軸1上設置有與聯接銷7數量相同的滑槽8，聯接銷7對應活動設置在滑槽8中。

　　另外，磁致伸縮位移傳感器4也可以平行設置在軸1的外部，只需其磁環6與齒輪2相連接，并且其波導管5與軸1相平行即可。

　　本實用新型的工作原理是：需要調速時，通過磁致伸縮位移傳感器4控制磁環6在波導管5上移動，此時在聯接銷7的作用下，使得齒輪2與磁環6沿軸1的滑槽8同步移動，3從而實現調速。

　　本實用新型的有益效果是：上述的機床中的調速裝置，其采用磁致伸縮位移傳感器4來控制齒輪2在軸1上移動，其結構簡單、安裝維修簡單，并且制造成本低廉、動作靈敏。
