磁嚙合液/氣壓缸內置式磁致伸縮位移傳感器

     傳感器是一種能夠探測、感受外界的信號、物理條件，并將探知的信息傳遞給其他裝置的物理裝置。在流體傳動領域中，經常需要傳感器檢測如液壓缸的位置等信息，以便進行自動控制。常用磁致伸縮位移傳感器可分為外置式和內置式，外置式傳感器結構簡單、便于維護，但容易損壞，不能用在環境惡劣或使用重要的場合;內置式磁致伸縮位移傳感器恰恰克服了上述缺點，但其又帶來安裝麻煩，制造成本高等缺陷。

　　目前，內置式最典型傳感器的是磁致伸縮位移傳感器，這種傳感器裝在活塞桿內部，活塞桿需要加工比行程更長的小孔，裝卸時其后部需要相同長度的空間才能裝拆，安裝運輸都很不方便。另外，內置式傳感器不能做得太長，如傳感器只能作到7米左右，這在許多長行程的閘門提升系統的應用就受到了限制。

　　為此，閘門領域雖然專門研發了一種閘門開度儀，其安裝于液壓缸后部，并將高壓介質引入殼內，但其旋轉軸采用機械密封，不能實現液壓電氣完全隔離，泄露的高壓介質必然會損壞電氣部分，很難滿足生產需要。對于壓力較高液壓缸，密封阻力必然大，鋼繩的收回將不可靠，所以目前一般都做成大型的開度儀，對小型液壓缸無法使用。

　　發明內容

　　本發明的目的是提供一種磁嚙合液/氣壓缸內置式磁致伸縮位移傳感器，其不僅方便安裝，占用空間小而且可靠性高。

　　附圖說明

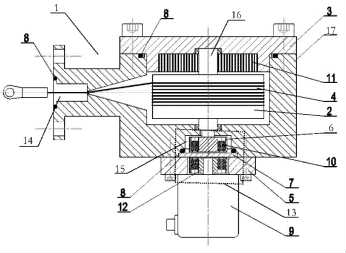

　　圖1為本發明磁哨合液/氣壓缸內置式磁致伸縮位移傳感器的一種結構不意圖;

　　圖2為本發明磁嚙合液/氣壓缸內置式磁致伸縮位移傳感器與液/氣壓缸安裝圖。

　　具體實施方式

　　為了使本發明的目的、技術方案及優點更加清楚明白，下面結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本發明，并不用于限定本發明。

　　如圖I所不,一種磁哨合液/氣壓缸內置式磁致伸縮位移傳感器,包括殼體1、卷輪2、磁傳動結構13和信號發生器9,其中：

　　卷輪2設置在殼體I內部，卷輪2上纏繞有鋼繩4，殼體1上具有出繩口14，鋼繩4的末端通過出繩口14伸出至殼體1外部;卷輪2上設置有使鋼繩4處于張緊狀態的渦卷彈簧11 ;磁傳動結構13包括第一傳動結構6和第二傳動結構12 ;殼體1在卷輪2的側面處開設有凹槽15，第一傳動結構6設置在凹槽15內部并與卷輪軸16連接，凹槽15上覆蓋有隔板7，第二傳動結構12設置在隔板7外部并與第一傳動結構6位置相對應;信號發生器9位于殼體I外部，與第二傳動結構12相連。

　　應用時，如圖2所示，將本發明傳感器安裝在液壓缸或氣壓缸上，活塞桿拉動位于殼體外部的鋼繩，鋼繩帶動卷輪旋轉，卷輪旋轉進一步帶動磁傳動結構旋轉，連接于磁傳動結構上的信號發生器準確檢測出卷輪的轉角，從而輸出電信號。安裝時，渦卷彈簧處于一定的張緊狀態，因而具有了一定的回彈力，保證鋼絲處于張緊狀態，從而可以提高檢測的準確性。

　　為了實現殼體內的高壓液體或氣體與電氣部分充分隔離，本發明首先利用磁傳動結構取代傳統的軸傳動，使傳動結構擺脫了機械結構上的束縛，避免了高壓的液體或氣體通過機械結構的連接處泄漏，本發明又在凹槽處設置隔板結構來加強隔離效果，有效地防止了泄露的液體或氣體對電氣部分的損傷，提高了電氣部分的可靠性，從而延長了使用壽命，降低生產成本。本發明還通過柔性鋼繩的引入，節省了傳感器的體積及安裝空間，從而方便了安裝，降低了安裝成本。另外，由于本發明的機械轉動部分和鋼繩都完全處于潤滑液中，轉動十分靈活，不會被腐蝕，還減少了磨損，從而進一步提高了本發明的可靠性，降低了生產成本。

　　本發明殼體1具體地包括上端面開口的第一殼體17，開口上設置有壓蓋3;出繩口 14位于第一殼體17的側面;凹槽15位于第一殼體17的下端面。為了加固隔板7，使其更好地密封殼體1，防止殼體I內高壓介質溢出，本發明在上述隔板7外側設置有壓板5,壓板5固定在殼體1上;第二傳動結構12嵌于壓板5中。

　　本發明卷輪軸16的一端設置于壓蓋3上，另一端設置于凹槽15的底部，為了保證鋼繩4始終處于張緊狀態，本發明在上述結構基礎上將渦卷彈簧11的外圈固定在壓蓋3上，渦卷彈簧11的內圈固定在卷輪軸16上。作為一種優選方案，渦卷彈簧11由一個或幾個平面彈簧或發條彈簧組成，本領域技術人員應當理解的是，本發明并限于上述的彈簧結構，本發明還適用具有回彈力的其它結構形式，此處不再贅述。

　　為保證第一傳動結構6和第二傳動結構12之間產生足夠的引力來實現同步轉動，本發明的第一傳動結構6和第二傳動結構12均包括磁盤和設置在磁盤內部的磁體10。同時，為了提高傳動的精確性，在上述的磁盤和隔板7優選地采用不磁化材料制備而成。

　　考慮到殼體1內部的高壓環境，本發明的殼體I采用耐高壓材料制備而成，壓蓋3、壓板5和隔板7采用硬度高，可承受較大壓力的材料制備而成。

　　優選地，本發明信號發生器9米用液(氣)與電氣全隔離的、全磁性哨合輸出電信號的傳感器，優選地采用增量型編碼器或絕對值型編碼器，。

　　由于殼體I內部為高壓環境，本發明在上述結構的基礎上，在隔板7與凹槽15、壓蓋3與開口之間均設置有密封件8來提高殼體I的密封性能，同樣，本發明出繩口 14與液/氣壓缸連接處也設置有密封件8。

　　本發明通過柔性鋼繩的引入，節省了傳感器的體積及安裝空間，從而方便了安裝，降低了安裝成本。另外，由于殼體內的高壓液或氣體與電氣部分實現了完全的隔離，有效地防止了泄露的液體或氣體對電氣部分的損傷，所以電氣部分非常可靠，保證了傳感器長期可靠的工作，又因為機械轉動部分和鋼繩都完全處于潤滑液中，轉動十分靈活，不會被腐蝕，還減少了磨損，從而近一步提高了本發明的可靠性，降低了生產成本。
