磁致伸縮位移傳感器滿足精度和戶外使用的壓力機

實驗壓力機主要用于檢測各種固體材料的抗壓強度，通過檢測強度來確定產品是否達到強度等級生產標準。其主要技術參數是最大試驗力，即測試物體能承受多大的壓力才會變形或者碎裂，通常用公斤力來表示壓力，單位牛頓N、千牛KN (也有用“公斤KG、噸T、千帕 KP”來表示的)。測試范圍一般是以最大試驗力為上限向下兼容。加壓裝置一般采用液壓或氣壓加壓。

　　不同行業的材質抗壓強度不同，因此實驗壓力機的測量范圍也有所不同，雖然測試范圍是以最大試驗力為上限向下兼容，但是用大量程的設備去測試抗壓要求很低的物體，試驗結果的精確度就難保證，就如同用磅秤去稱1根大頭針的重量，是無法讀出讀數的。傳統的位移傳感器不能達到同時滿足精度和戶外的使用。

　　實用新型內容

　　本實用新型的目的在于提供一種可適合戶外運輸和作業的一種實驗壓力機。

　　—種傳感器同時滿足精度和戶外使用的實驗壓力機，包括若干用于感測被測物體壓力情況的若干壓力傳感器、磁致伸縮位移傳感器、數據處理單元、電磁閥，若干壓力傳感器、磁致伸縮位移傳感器分別連接數據處理單元，所述數據處理單元連接電磁閥。磁致伸縮位移傳感器通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值。

　　附圖說明

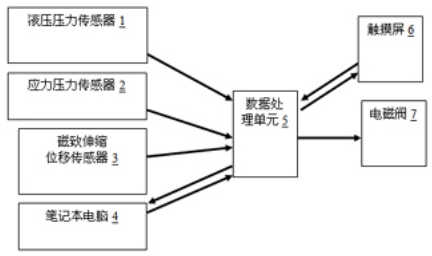

　　圖1為實驗壓力機的原理結構示意圖。

　　具體實施方式

　　一種傳感器同時滿足精度和戶外使用的實驗壓力機，包括預壓機構、電控部分和液壓控制部分。預壓機構可以包括下壓橫梁、第一導向立柱和第二導向立柱。被測物體放置在下壓橫梁的下方，通過下壓橫梁下壓，向被測物體以施加力來進行壓力實驗。電控部分包括若干用于感測被測物體壓力情況的若干壓力傳感器和磁致伸縮位移傳感器3、數據處理單元5、電磁閥7，若干壓力傳感器、磁致伸縮位移傳感器3分別連接數據處理單元5，數據處理單元5連接電磁閥7。即，各種壓力傳感器和位移傳感器將下壓過程的壓力參數和位移參數傳送至數據處理單元進行處理。下壓的開啟和關閉可以通過作用于電磁閥，通過電磁閥作用于液壓控制部分，以此達到下壓橫梁等的運動。

　　磁致伸縮位移傳感器，通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值的;該傳感器的高精度和高可靠性已被廣泛應用于成千上萬的實際案例中。由于作為確定位置的活動磁環和敏感元件并無直接接觸，因此傳感器可應用在極惡劣的工業環境中，不易受油漬、溶液、塵埃或其它污染的影響。此外，傳感器采用了高科技材料和先進的電子處理技術，因而它能應用在高溫、高壓和高振蕩的環境中。 傳感器輸出信號為絕對位移值，即使電源中斷、重接，數據也不會丟失，更無須重新歸零。由于敏感元件是非接觸的，就算不斷重復檢測，也不會對傳感器造成任何磨損，可以大大地提高檢測的可靠性和使用壽命。

　　磁致伸縮位移傳感器3，是利用磁致伸縮原理、通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置的。測量元件是一根波導管，波導管內的敏感元件由特殊的磁致伸縮材料制成的。測量過程是由傳感器的電子室內產生電流脈沖，該電流脈沖在波導管內傳輸，從而在波導管外產生一個圓周磁場，當該磁場和套在波導管上作為位置變化的活動磁環產生的磁場相交時，由于磁致伸縮的作用，波導管內會產生一個應變機械波脈沖信號，這個應變機械波脈沖信號以固定的聲音速度傳輸，并很快被電子室所檢測到。由于這個應變機械波脈沖信號在波導管內的傳輸時間和活動磁環與電子室之間的距離成正比，通過測量時間，就可以高度精確地確定這個距離。由于輸出信號是一個真正的絕對值，而不是比例的或放大處理的信號，所以不存在信號漂移或變值的情況，更無需定期重標。

　　由于磁致伸縮位移傳感器有著上述的優點，因此，使用該傳感器既能實現適合室外各種環境使用，而且也還能滿足精度的要求。

　　本實驗壓力機還包括觸摸屏6，所述觸摸屏6連接數據處理單元5。使用者通過觸摸屏就能操作。

　　所述壓力傳感器包括液壓壓力傳感器1和應力壓力傳感器2。還包括筆記本電腦 4，所述筆記本電腦4連接數據處理單元5。壓力機的控制指令可以由筆記本電腦發出，數據處理單元得到指令后，經過輸出處理信號控制電磁閥，同時數據處理單元實時接收各種傳感器發送的信息，并能其進行處理分析，開成實時測試曲線，在屏上顯示，并將結果輸入至筆記本電腦中進行數據存儲。

　　雖然為了說明的目的對優選實施例進行了詳細描述，但在不脫離本發明范圍和精神的情況下，可以做出多種改變。因此，本發明不限于此，而是權利要求所限定的范圍。
