帶磁致伸縮位移傳感器油缸位移檢測裝置

液壓油缸在工業制造及大型液壓機械設備如冶煉廠、港口船閘、水里水電工程的各種閘門等工業領域得到了廣泛的應用，液壓機械系統的位移信息對其操作控制起著極其重要的作用。

　　在一些機械設備的使用過程中，需要對油缸的位移進行檢測，但由于油缸的活塞桿(被檢測的元件)在發生直線位移的同時會產生旋轉運動，所以，為了保證檢測裝置可以準確的檢測出油缸活塞桿的直線位移情況，就必須對油缸采取活塞桿防轉動處理。如果在油缸上直接處理，難度較大并且容易破壞油缸的密封性，導致油缸泄露。目前普遍使用的方法是在油缸外部增加制作導向機構，并在導向部分制作防轉功能，這樣一來整體的安裝尺寸變大,且成本大幅增加。

　　發明內容

　　本發明要解決的問題是提供一種簡單的帶磁致伸縮位移傳感器油缸位移檢測裝置的安裝結構，采用這種安裝結構可輕松解決由于油缸活塞桿產生旋轉運動而給位移檢測裝置的安裝帶來的不便。

　　本發明的目的是通過如下技術方案實現的：

　　一種帶磁致伸縮位移傳感器油缸位移檢測裝置，包括油缸I和壓頭2，所述壓頭2與所述油缸I固定連接，還包括防轉板3、導向桿4和位移傳感器5，所述防轉板3安裝在所述壓頭2和油缸活塞桿的定位臺階之間，并且相互之間留有一定的間隙;所述導向桿4 一端與所述防轉板3固定，另一端與所述位移傳感器5連接。

　　所述防轉板3與所述導向桿4之間用螺釘固定。

　　本發明所能實現的有益效果為：

　　1)結構簡單緊湊、成本低廉

　　2)檢測結果準確

　　3)不受活塞轉動的影響。

　　附圖說明

　　下面將結合附圖來對本發明做進一步描述。

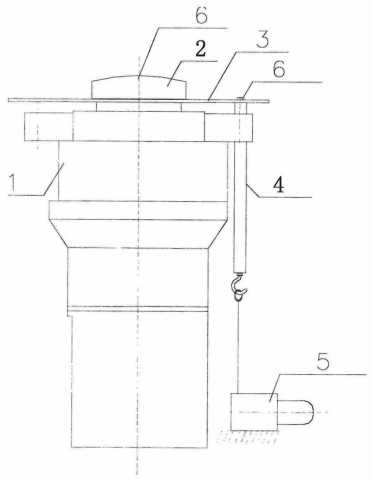

　　圖1是本發明油缸傳感器安裝結構示意圖;

　　其中，1油缸，2壓頭，3防轉板，4導向桿，5位移傳感器，6安裝螺釘。

　　具體實施方式

　　為了更確切地描述本發明及其所帶來的有益效果，下面將結合附圖對本發明做進一步描述，但本發明的保護范圍并不局限于具體實施方式所表述的內容。

　　結合圖1，本發明的油缸傳感器安裝結構包括普通油缸1、壓頭2、防轉板3、導向桿4、位移傳感器5等組成，壓頭2通過安裝螺釘6固定在油缸1上，防轉板3安裝在壓頭2和油缸活塞桿的定位臺階之間，并且相互之間留有一定的間隙，從而當活塞桿出現轉動時，防轉板3可以與活塞桿有自由的相對運動。防轉板3與導向桿4的一端固定連接，由于防轉板3與導向桿4之間采用了安裝螺釘6進行了固定，所以在導向桿4的定位作用下，防轉板3只會隨油缸活塞桿進行直線運動。導向桿4的另一端與位移傳感器5連接，連接方式可以是本領域技術人員所掌握的常規連接方式，也可以如本實施例中使用掛鉤方式連接，在活塞桿的帶動下，防轉板3與導向桿4隨之進行相同的位移運動，所以位移傳感器5可以準確的檢測到油缸的位移。

　　本發明主要是利用兩個相互連接的零件間可以采用間隙配合達到相對運動的目的，在導向桿4的定位作用下,使得防轉板3和導向桿4與油缸活塞桿之間一方面保持了一致的直線往復運動，另一方面又與油缸活塞桿之間產生了相互運動，從而使得位移傳感器5可以準確地檢測到油缸活塞桿的直線位移，而不受其轉動的影響。

　　采用這種安裝結構可以輕松的解決由于油缸的活塞桿產生旋轉運動而給移檢測裝置的安裝帶來的不便，大幅縮小整個機構的外型尺寸，降低設備成本，提高檢測裝置使用的穩定性。尤其是在一些整體機構尺寸受到限制的場合，本發明為油缸檢測裝置的安裝和應運提供了一種結構緊湊，經濟的安裝方式。
