安裝輕巧的磁致伸縮位移傳感器

     現使用的磁致伸縮位移傳感器，傳感器頭部(電子倉部分)與連接基座、保護桿(中空并用于容納波導絲)一體式制造，傳感器在使用過程中，若傳感器頭部的電路出現故障或者傳感器頭部部件損壞，則要更換整個傳感器，由于傳感器與液位缸已連接，液位缸中又容有大量液體，此時需要對液體進行壓強處理，才能夠?qū)鞲衅鞑鹦哆M(jìn)行修理，耽誤工程進度，可見一體式制造的磁致伸縮位移傳感器不利于后期修理維護。

　　實用新型內容

　　本實用新型的目的是提供一種安裝輕巧的磁致伸縮位移傳感器，能夠便捷地更換傳感器頭部，使其在工作中受損后快速修理維護。

　　為了解決上述技術問題，本實用新型采用如下技術方案:一種安裝輕巧的磁致伸縮位移傳感器，包括依次同軸連接的中空的保護管、連接基座、傳感器頭部，以及套于保護管上的可移動磁環，保護管固定于連接基座，所述傳感器頭部的殼體上設有至少兩個圓柱體狀空心部，每個圓柱體狀空心部?jī)啥斯ビ袃?nèi)螺紋，傳感器頭部的前蓋和后蓋與殼體蓋合對應該圓柱體狀空心部處均設開孔，攻有外螺紋的空心螺帽配合圓柱體狀空心部的內螺紋將前蓋、殼體、后蓋連接，底部攻有外螺紋的螺柱穿過對應的空心螺帽與所述連接基座螺接。

　　傳感器頭部的前蓋和后蓋的開孔均攻有內螺紋，空心螺帽配合圓柱體狀空心部、開孔的內螺紋將前蓋、殼體、后蓋連接。所述保護管的底部還焊接一用于防止液體進入保護管的圓柱堵頭，圓柱堵頭的外徑與保護管的外徑相同。連接基座與保護管連接處還設有與缸體連接的螺紋空管部，該螺紋空管部鄰接連接基座處緊套有密封圈，螺紋部長度大于連接基座厚度的一半。傳感器頭部中還包括一組件固定塊，該組件固定塊安裝在所述傳感器頭部的后蓋上，以固定用于測量位移的電路測量部件，所述后蓋的中心打通有一圓孔用以穿過傳感器頭部的電路測量部件的波導絲。

　　采用上述技術方案后，本實用新型與現有技術相比具有如下突出優點:傳感器頭部與保護桿分體制造，并在傳感器頭部設置圓柱體狀空心部，使用空心螺帽連接傳感器頭部的前蓋、殼體、后蓋，從而固定了傳感器頭部使其成為一個獨立體，通過螺柱穿過空心螺帽的空心部以及圓柱體狀空心部直至連接基座螺接，從而使傳感器頭部與連接基座連接，安裝方式便捷輕巧，當傳感器頭部發生故障時，僅需轉松螺柱即可卸下，卸下后的傳感器頭部完整不散架。

　　附圖說明

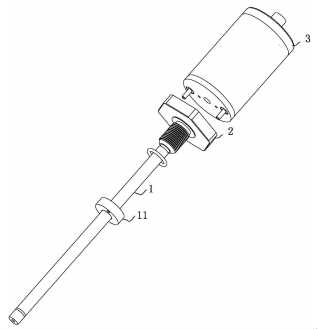

　　圖1為本實用新型實施例的磁致伸縮位移傳感器的連接基座和傳感器頭部分解示意圖;

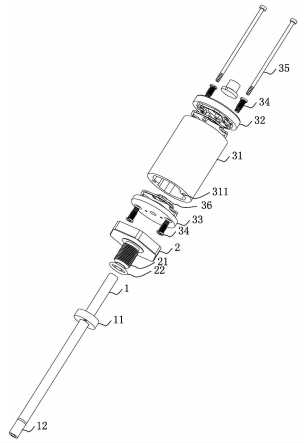

　　圖2為本實用新型實施例的磁致伸縮位移傳感器的爆炸圖;

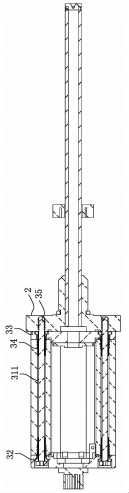

　　圖3為本實用新型實施例的磁致伸縮位移傳感器的剖視圖。

　　具體實施方式

　　為使本實用新型的上述目的、特征和優點能夠更加明顯易懂，下面結合附圖對本實用新型的具體實施方式做詳細的說明。

　　在下面的描述中闡述了很多具體細節以便于充分理解本實用新型。但是本實用新型能夠以很多不同于在此描述的其它方式來實施，本領域技術人員可以在不違背本實用新型內涵的情況下做類似推廣，因此本實用新型不受下面公開的具體實施以及具體附圖的限制。

　　如圖1所示，本實施例的磁致伸縮位移傳感器，包括依次同軸連接的中空的保護管1、連接基座2、傳感器頭部3，以及套于保護管1上的可移動磁環11，保護管I固定于連接基座2，一般的工藝方法為焊接，圖中可見，傳感器頭部3可與連接基座2分離。

　　圖2將圖1的磁致伸縮位移傳感器進一步爆炸示意，指代相同部件的標記繼續使用。所述傳感器頭部3的殼體31上設有兩個相對的圓柱體狀空心部311，此處的相對是指兩個圓柱體狀空心部311垂直相交于殼體31端面的同一直徑上并交點相距圓心距離相等，以使連接穩定牢固，當然，也可設置多個圓柱體狀空心部311，在實際中兩個足以使得傳感器牢固，因而從節約成本等因素考慮選擇兩個為最佳。每個圓柱體狀空心部311兩端攻有內螺紋，傳感器頭部3的前蓋32和后蓋33與殼體31蓋合對應該圓柱體狀空心部311處均設開孔，換言之，前蓋32上有兩個開孔(圖上未標記)，分別對應兩個圓柱體狀空心部311，后蓋上亦然。兩個攻有外螺紋的空心螺帽34分別穿過前蓋32的開孔，配合圓柱體狀空心部311的內螺紋將前蓋32與圓柱體狀空心部311連接，兩個攻有外螺紋的空心螺帽34分別穿過后蓋33的開孔，配合圓柱體狀空心部311的內螺紋將后蓋33與圓柱體狀空心部311連接，以此將前蓋32、殼體31、后蓋33連接在一起形成獨立的傳感器頭部3，兩根底部攻有外螺紋的螺柱35穿過對應的空心螺帽34 (包括前蓋32上的和后蓋33上的)與所述連接基座2螺接，可以理解，連接基座2上是攻有螺紋的。

　　作為本實用新型的另一實施例，傳感器頭部3的前蓋32和后蓋33的開孔同樣均攻有內螺紋，空心螺帽34螺接前蓋32開孔、圓柱體狀空心部311、后蓋32開孔，配合圓柱體狀空心部311和開孔的內螺紋將前蓋32、殼體31、后蓋33連接在一起形成獨立的傳感器頭部3。

　　繼續參看圖2，所述保護管I的底部還焊接一用于防止液體進入保護管I的圓柱堵頭12，圓柱堵頭12的外徑與保護管I的外徑相同，圓柱堵頭12底端封合，堵住油等液體進入保護管I中，擾亂測量值，防止液體進入測量電路中破壞傳感器。

　　在一實施例中，所述連接基座2與保護管I連接處還設有與缸體連接的螺紋空管部21，為了防止傳感器與油缸等缸體連接時泄壓導致測量不準，該螺紋空管部21鄰接連接基座2處緊套有密封圈22，當然，該鄰接部分是平滑的。

　　作為一優選實施例，傳感器頭部3中還包括一組件固定塊36，該組件固定塊36安裝在所述傳感器頭部3的后蓋33上，在圖2中，后蓋上還有兩個孔，分別對應組件固定塊36上的兩個孔，通過螺絲即可連接，組件固定塊36用以固定用于測量位移的電路測量部件，所述后蓋33的中心打通有一圓孔用以穿過傳感器頭部3的電路測量部件的波導絲，設置該組件固定塊36之后，傳感器頭部3中的各部件能夠統一被固定，增加傳感器在震動、拆卸等條件下的穩定性，傳感器頭部3被卸下，拆下空心螺帽34分解前蓋32、殼體31和后蓋33后，內部組件可通過組件固定塊36 —并取出，保持拆分后的完整度。

　　圖3示出了本實施例的磁致伸縮位移傳感器的剖切面，標記同圖1和圖2中相對應，可以看到，空心螺帽34與前蓋32、圓柱體狀空心部311、后蓋33之間的螺紋，以及螺柱35與連接基座2的螺紋，優選的，所述連接基座2的螺紋部長度大于連接基座厚度的一半，可以使連接更牢固。

　　本實用新型中所提到的底部均指的是桿狀體的較下方部位，類似足部。本實用新型的磁致伸縮傳感器在安裝后牢固穩定，而在出現損壞需拆下時，可僅拆下傳感器頭部3，輕輕轉動螺柱35便可拆下，拆卸方式靈活簡便。

　　本實用新型傳感器頭部3與保護管1分體制造，并在傳感器頭部3設置圓柱體狀空心部311，使用空心螺帽34連接傳感器頭部3的前蓋32、殼體31、后蓋33，從而固定了傳感器頭部3使其成為一個獨立體，通過螺柱35穿過空心螺帽34的空心部以及圓柱體狀空心部311直至連接基座2螺接，從而使傳感器頭部3與連接基座2連接，安裝方式便捷輕巧，當傳感器頭部3發生故障時，僅需轉松螺柱35即可卸下，卸下后的傳感器頭部3完整不散架。

　　本實用新型雖然以較佳實施例公開如上，但其并不是用來限定權利要求，任何本領域技術人員在不脫離本實用新型的精神和范圍內，都可以做出可能的變動和修改，因此本實用新型的保護范圍應當以本實用新型權利要求所界定的范圍為準。
