帶磁致伸縮位移傳感器的AGC油缸

本實用新型涉及液壓油缸領域，具體地說，涉及一種帶位移傳感器的AGC油缸。

　　背景技術

　　目前常用的AGC油缸通常會在一側或兩側裝用磁致伸縮位移傳感器，這種帶位移傳感器的AGC油缸在動作過程中會發生局部偏轉的現象，導致測量精度不準。

　　發明內容

　　本實用新型的目的是提供一種能防止在運動中發生偏轉的帶位移傳感器的AGC 油缸。

　　實現上述目的的技術方案是：一種帶磁致伸縮位移傳感器的AGC油缸，包括AGC油缸和固定在AGC油缸側面的磁致伸縮位移傳感器，AGC油缸的頂部外側固定有定位防轉件，定位防轉件還通過螺釘與位移傳感器固定連接。

　　進一步，AGC油缸的兩側都具有位移傳感器，并在AGC油缸的頂部?jī)蓚?cè)都固定有定位防轉件，定位防轉件通過螺釘與同側的位移傳感器固定連接，定位防轉件由兩個相對布置的固定塊組成。

　　采用上述技術方案后，由于在AGC油缸的頂部外側固定有定位防轉件，通過定位防轉件使得AGC油缸的升降保持直線運動，不會偏轉，從而保證位移傳感器的測量精度。

　　附圖說明

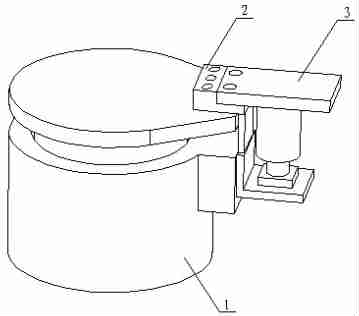

　　圖1為本實用新型的立體結構示意圖。

　　具體實施方式

　　下面結合附圖和實施例對本實用新型作進一步詳細的說明。

　　如圖1所示，一種帶位移傳感器的AGC油缸，包括AGC油缸1和固定在AGC油缸1側面的位移傳感器3，AGC油缸1的頂部外側固定有定位防轉件2，定位防轉件2還通過螺釘與位移傳感器3固定連接。

　　AGC油缸1的兩側都具有位移傳感器3，并在AGC油缸1的頂部?jī)蓚?cè)都固定有定位防轉件2，定位防轉件2通過螺釘與同側的位移傳感器3固定連接，定位防轉件2由兩個相對布置的固定塊組成。

　　在安裝時，采用先定位，再將位移傳感器固定在定位處，以便拆卸。為了保證測量精度，在AGC缸兩側同時裝上位移位移傳感器，取兩側位移量的平均值作為實際位移值。
