高精度磁致伸縮位移傳感器

位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量。在生產過程中，位移的測量一般分為測量實物尺寸和機 械位移兩種。按被測變量變換的形式不同，位移傳感器可分為模擬式和數字式兩種。目前，磁致伸縮位移傳感器的安裝一般都是固定的，不能根據實際工況進行調節，導致其在調節時需要拆掉重新安裝，非常不便。

　　現有同行開發了一種高精度磁致伸縮位移傳感器，以解決現有技術中導致的上述缺陷。

　　附圖說明

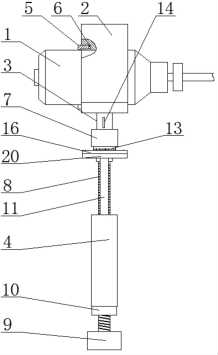

　　圖1為主視圖。

　　圖2為右視圖。

　　其中，1-傳感器本體，2-安裝座，3-支撐柱，4-安裝板，5-卡接頭，6-扣槽，7-緊固 座，8-絲桿，9-旋鈕，10-鎖緊螺母，11-導向桿，12-導向套，13-角度刻度線，14-指引線，15-安裝孔，I6-套筒，17-彈簧，18-限位臺階，19-彈簧，20-活動板，21 -防滑凸起。

　　具體實施方式

　　如圖1至圖2所示，一種高精度磁致伸縮位移傳感器，包括傳感器本體1、安裝 座2、支撐柱3、緊固座7和安裝板4,所述傳感器本體1具體為磁致伸縮線性位移傳感器，傳感器本體1的底部設有卡接頭5,安裝座2上設有扣槽6,傳感器本體1通過卡接頭5可拆卸連接在扣槽6內與安裝座2固定，安裝座2底部連接有支撐柱3，安裝板4上設有活動板20，活動板20的頂部通過螺釘可拆卸連接有套筒16，支撐柱3轉動連接在套筒16 內，支撐柱3上設有環形的限位臺階，限位臺階和安裝板4之間連接有彈簧19,緊固座7 套在支撐柱3上并與套筒16螺紋連接，套筒16的底部中心處轉動連接有絲桿8,絲桿8螺紋連 接在安裝板4內且其另一端連接有旋鈕9,旋鈕9和安裝板4之間的絲桿8上螺紋連接有鎖緊螺母10，活動板20的底部?jī)蓚?cè)還連接有導向桿11，安裝板4內設有與導向桿11配合的導向套12。具體在使用時，通過旋轉絲桿8,可以實現傳感器本體1沿著絲桿8的長度方向的位置調 節;另外，通過轉動支撐柱3,傳感器本體1實現了360度無死角的角度調節，調節好后通過旋緊緊固座7實現固定，為了提高緊固座7與限位臺階18連接的牢固性，限位臺階18的頂面設有防滑凸起21，采用該種結構設計可防止支撐柱33在緊固后發生轉動現象。

　　套筒16的側面設有角度刻度線13,安裝座2上設有與角度刻度 線13對應的指引線14,便于安裝人員掌握傳感器本體1角度調節的角度參數，使得安裝更加精確，減少了誤差。

　　安裝板4上設有兩個安裝孔15，用于將安裝板4安裝在設備上，安裝孔15的形狀具體為腰圓形，可實現安裝位置的微調，增大了其適用范圍。

　　基于上述，借助支撐柱3、套筒16、緊固座7以及絲桿8可實現磁致伸縮位移傳感器本體的直線移動和在某一平面內的360度無死角的角度調節，進而根據實際工況來調整其照 射方向和高度，相比傳統的安裝方式，節省了拆裝時間，省時省力，操作便捷。
