軌道板預應力張拉系統

一種軌道板預應力張拉系統,解決現有軌道板的張拉系統存在不同步、安全性能差且成本較高的問題，它的結構設計合理可靠，張拉過程中如不同步系統會自動調整油壓使其同步后再張拉，同時一套系統控制兩條生產線，成本大幅降低，如出現張拉鋼筋斷絲的情況，系統可同步回縮，減少對模板的擾動、降低安全隱患。

　　附圖說明

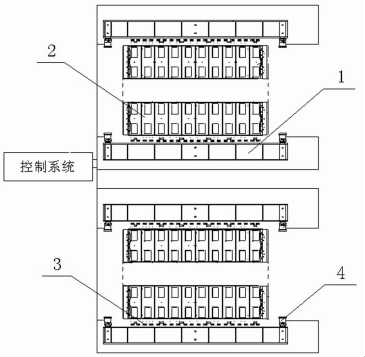

　　圖1為本發明的結構示意圖；

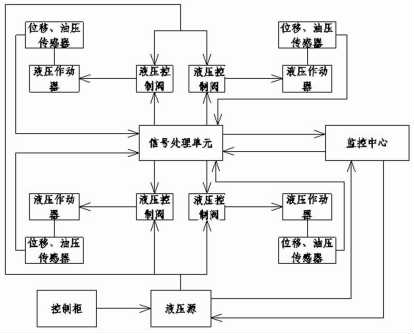

　　圖2為圖1中控制系統的工作原理示意圖。

　　圖中：1-張拉橫梁，2-模具，3-鋼筋，4-液壓作動器。

　　具體實施方式

　　軌道板預應力張拉系統，包括張拉裝置和控制系統，張拉裝置包括置于臺座上的兩對前后分布的張拉橫梁1，每對張拉橫梁1之間設有若干放置有軌道板的模具2，軌道板前后兩端的鋼筋3與對應的張拉橫梁1連接，每對張拉橫梁1內側左右兩端均固定有另一端與墻體固定的液壓作動器4 ；控制系統包括安裝在液壓作動器4上的磁致伸縮位移傳感器和油壓傳感器、控制柜、液壓源、監控單元、信號處理單元及液壓控制閥，磁致伸縮位移傳感器和油壓傳感器的輸出端與信號處理單元的輸入端相連，信號處理單元與監控單元相連，且信號處理單元的輸出端與液壓控制閥的輸入端相連，液壓控制閥的輸出端與液壓作動器4的輸入端相連，液壓源與監控單元相連，且液壓源的輸出端與液壓控制閥相連，控制柜的輸出端和液壓源的輸入端相連。具體實施過程中，液壓作動器4即為液壓油缸，檢查油管、接頭、伺服閥、 液控單向閥、壓力變送器及液壓站各器件處無漏油點，控制柜內所有電源開關合間，內置計算機自動開啟；

　　開機檢查各液壓作動器位移及系統壓力讀數，報警信息是否正常；液壓作動器按需要啟動；選擇張拉系統按鈕，使溢流閥投入工作，管道充壓，系統自動裝定基準油缸位移數據作為起點值，并記憶，在張拉過程中任何時候選擇退回起點都會回到此次記憶的起點值；系統進行油缸位移數據同步處理，此過程時間不固定，可能會在2-10分鐘左右， 同步后可以選擇卸載或暫停處理，待鋼筋全部安裝完畢并檢查無誤后按下繼續張拉按鈕， 進入初張拉程序；一旦進入初張拉，系統按預先設定的20%位移量在當前值的基礎上頂出并同步，如果錨具和鋼筋均沒有問題，按下繼續按鈕，進入終張拉程序；油缸同步向預設最大張拉力和位移值前進，如果此步驟中沒有按下急停或卸載，它將在終點附近同步停止前進并且卸載溢流閥；張拉系統一旦停在終點，環形墊圈必須在第一時間以最快速度裝上并用油缸螺母固定，以防油缸因液控單向閥內漏導致油缸回縮；以上過程結束后，如果發現張拉力值不合適或者油缸縮回，可以使用手動微調功能進行調整；需要退張操作時，按退回起點按鈕，系統自動點動微調繼續張拉3-4mm后保持，此時工區操作員需要將環形墊圈拆除， 螺母松開；按下繼續按鈕，系統自動同步后回退至起點值停止并自動卸載。張拉過程到此結束ο

　　油缸同步誤差每個子系統均不同，一旦誤差超過最大最小范圍（士0. 2-0. 5mm), 同步良好的指示消失。正常工作時同步良好的工作狀態約占總張拉行程的80%左右。系統最大糾偏范圍設置在80mm，主要用于防止因張拉平臺過分偏斜導致鋼筋水平位移超過 0. 125mm (擦掛模板分隔板)。油缸意外超過最大糾偏范圍，系統會自動卸載一次。如果找出偏斜原因，可以重新加載進行調整。

　　張拉過程中如果長時間加載而油缸磁致伸縮位移傳感器位移和壓力變送器壓力值沒有明顯變化，系統自動停止加載，張拉過程中速度可隨時調整，任何時候按下系統急停，會導致立即卸載。
