篦冷機磁致伸縮位移傳感器損壞的解決辦法

篦冷機經常出現一種故障： 磁致伸縮位移傳感器損壞。現在我司就這個問題的解決方法進行介紹。

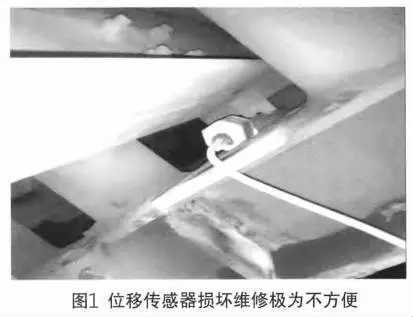

　　推動棒式篦冷機共4列，每列1個磁致伸縮位移傳感器，全部安裝在最后面的11室。位移傳感器在后期的使用過程中經常會出現損壞現象，一旦出現損壞，其維修時極為不方便，見圖1。

　　從圖1中可以明顯看出磁致伸縮位移傳感器的安裝位置極其狹小，一旦出現位移傳感器損壞，根本不好維修更換。而且在更換位移傳感器時，需要停篦冷機風室風機，維修人員進入風室內部工作，這樣沒有冷風的進入，風室內部會受到篦床上物料熱量的傳導，使風室內部的溫度升高，對維修造成了很大的不便，增加了維修時間。因此，位移傳感器損壞，只能被迫停窯處理更換，且處理時間較長，嚴重影響生產。

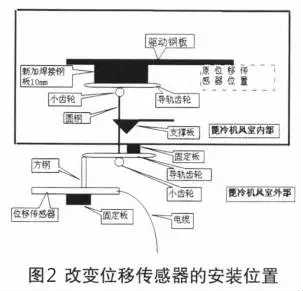

　　我們可以改變磁致伸縮位移傳感器的安裝位置，將11室原位移傳感器的位置向前移動200mm， 在驅動板寬敞的地方焊接鋼板(尺寸：長150 mm、寬120 mm、厚10 mm)，在鋼板的下邊焊接導軌齒輪，導軌齒輪下面安裝小齒輪，齒輪中間焊接圓鋼 (Φ8 mm)，圓鋼直接通到風室外面，風室外面的圓鋼同樣焊接一個小齒輪，小齒輪上面安裝導軌齒輪，風室外面的導軌齒輪頭部焊接一個方鋼 (10 mm×60 mm)，方鋼的下面安裝位移傳感器 (見圖2)，這樣里面的驅動板活動，就會將小齒輪轉動，進而帶動外邊的位移傳感器活動(要求：里面的焊接點必須保證滿焊、焊接牢固)。

　　對第四代推動棒式篦冷機常見故障實施以上改裝措施后，運行1年來，更換磁致伸縮位移傳感器非常的方便、自由。這兩項改進，提高了篦冷機的運轉率，保證了窯的正常運行，減少了不必要的停窯次數。
