磁致伸縮位移傳感器安裝到裝配支架上的步驟

將磁致伸縮位移傳感器安裝到裝配支架上

　　1. 松開位移傳感器鎖緊螺母，并從六角形安裝座凸出的螺頭上卸下。

　　2. 將位移傳感器桿端插入到裝配支架孔中，裝配支架上會有一個3/4-16UNF-2B的螺孔，這種情況下，將六角形安裝座上凸出的螺紋擰入到支架上的螺孔中。

　　3. 磁致伸縮位移傳感器被安裝就位后，將鎖緊螺母擰回到六角形安裝座的螺紋上。用頭部組件上的1.75”(44.45mm)六角螺母安裝座將傳感器緊固到支架上。

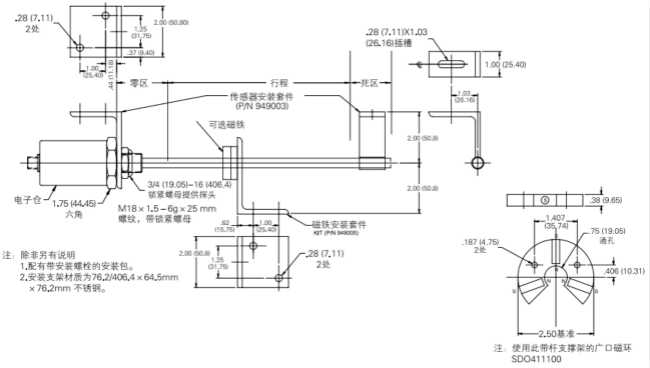

　　警告： 不能用頭部組件的蘭鋁殼體將位移傳感器緊固在支架中( 見 圖2-1) 。 這可能會損壞磁致伸縮位移傳感器并使索賠無效。必須利用頭部組件上的1.75”(44.45mm)六角螺母安裝座來將傳感器緊固在支架中。如果傳感器的桿端長度小于30”(762mm)，則跳到下一節：安裝磁環組件。

　　安裝支承支架

　　對于桿端長度在30”-71”(762mm~1800mm)的磁致伸縮位移傳感器，建議采用支承支架。對于桿端加以支承將能減少操作誤差和避免沖擊和振動引起的損傷。如果傳感器桿長是72”(1800mm)或更長，建議增加支承支架。這些附加的支承支架必須采用非鐵磁材料。因?yàn)檫@些附加的支承支架將會和磁環運動相互干涉，必須采用特制的廣口形磁環組件。訂購廣口磁環(P/N SD0411100)和支承支架(P/NSD0411100)可與工廠聯系(18824315557)。

　　對于桿長為30”-71”(762mm~1800mm) 的傳感器安裝支承支架執行以下4a的步驟，如果桿長大于71”(1800mm)，執行4b的步驟。

　　4a. 如果支承支架是鐵磁材料(已被磁化的材料)，安裝位置距離傳感器的盲區兩端和行程開始位置都不能小于0.25”(6.35mm)。然后繼續下一節：安裝磁環組件。

　　對于桿長為72”(1800mm)或更長長度的傳感器，安裝兩個或更多支承支架，執行如下步驟：

　　4b. 沿傳感器桿長每增加48”(1200mm)處安裝支承支架。安裝在零區和行程范圍內或距離這些范圍開始位置小于0.25”(6.35mm)的支承支架必須采用非鐵磁材料。

　　裝配磁環組件

　　在裝配磁環組件前，須考慮以下事項：

　　●不能將鐵磁材料安裝在離傳感器磁環組件或桿端不到0.25”(6.35mm)處。否則會造成不穩定的運行。

　　● 要求磁致伸縮位移傳感器桿和磁環組件之間在全行程范圍保持最小間隙。磁環和桿之間的應力會引起裝配支架橈曲，這樣可能導致非線性。

　　● 采用開口磁環組件的傳感器必須保持磁環組件的直徑在整個行程范圍環繞桿。這個磁環組件的直徑比桿直徑不應超出0.2”(5mm)。超出此范圍的開口磁環組件將會造成信號丟失。

　　安裝磁環組件，執行以下步驟：

　　1. 將磁環組件在傳感器桿上滑動。

　　2. 利用非鐵磁材料螺釘將磁環裝配到被控裝置的非鐵磁的、可移動的部分。
